简介:

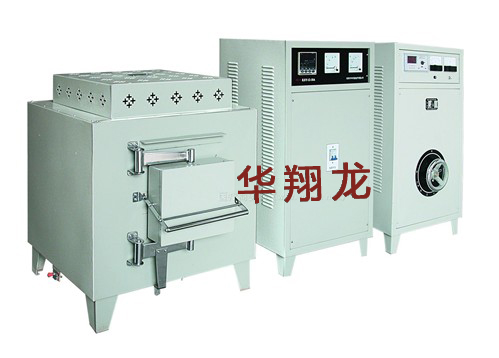

本系列1600℃高温箱式电阻炉为节能型周期作业式箱式电阻炉,可供工矿企业科研单位,实验室等作陶瓷烧结,非金属材料烧结、非金属和金属熔化、高熔点金属加热,以及合金钢热处理之用。
结构简介:
1600℃高温箱式电阻炉炉壳由钢板和型钢焊接而成,炉膛由电熔刚玉制成或衬板砌筑而成。“U”型硅钼捧均匀垂挂于炉膛两侧。炉壳与炉衬之间砌筑氧化铝泡沫,硅酸铝纤维等保温材料,高温箱式电阻炉顶部硅钼捧接线处装有防护罩以保安全,炉门由多给绞链的长臂固定在箱式电阻炉面板上,关闭时,门扣能使炉门紧贴在炉口上,炉口下装有联锁开关,炉门开启时能自动切断工作电源,测量用的热电偶通过开在炉顶的热电偶孔插入,并由固定座固定。
技术参数:
参 数 名 称 | 单位 | 型 号 | |||||
SX2-8-16 | SX2-12-16 | SX2-20-16 | RX3-40-16 | RX3-60-16 | |||
额 定 功 率 | KW | 8 | 12 | 20 | 40 | 60 | |
额 定 电 压 | V | 380 | 380 | 380 | 380 | 380 | |
最 高 温 度 | ℃ | 1600 | 1600 | 1600 | 1600 | 1600 | |
工 作 温 度 | ℃ | 1500 | 1500 | 1500 | 1500 | 1500 | |
相 数 | 相 | 2 | 2 | 2 | 3 | 3 | |
频 率 | Hz | 50 | 50 | 50 | 50 | 50 | |
炉膛 尺寸 |
长 | mm | 300 | 400 | 600 | 600 | 800 |
宽 | mm | 150 | 200 | 300 | 300 | 500 | |
高 | mm | 120 | 160 | 180 | 200 | 400 | |
空炉升温时间 | h | ≤3 | ≤3 | ≤3 | ≤3.5 | ≤3.5 | |
空炉损耗功率 | KW | ≤4.8 | ≤6.5 | ≤12 | ≤12 | ≤18 | |
重 量 | Kg | 280 | 380 | 1500 | 1500 | 2000 |
参 数 名 称 | 单位 | 型 号 | ||||
RX3-80-16 | RX3-100-16 | RX3-120-16 | RX3-120-16 | |||
额 定 功 率 | KW | 80 | 100 | 120 | 120 | |
额 定 电 压 | V | 380 | 380 | 380 | 380 | |
最 高 温 度 | ℃ | 1600 | 1600 | 1600 | 1600 | |
工 作 温 度 | ℃ | 1500 | 1500 | 1500 | 1500 | |
相 数 | 相 | 3 | 3 | 3 | 3 | |
频 率 | Hz | 50 | 50 | 50 | 50 | |
炉膛 尺寸 |
长 | mm | 900 | 1000 | 1100 | 1800 |
宽 | mm | 500 | 600 | 700 | 700 | |
高 | mm | 400 | 500 | 600 | 600 | |
空炉升温时间 | h | ≤3.5 | ≤4 | ≤4 | ≤4.5 | |
空炉损耗功率 | KW | ≤24 | ≤30 | ≤40 | ≤60 | |
重 量 | Kg | 2500 | 3000 | 3500 | 4500 |
