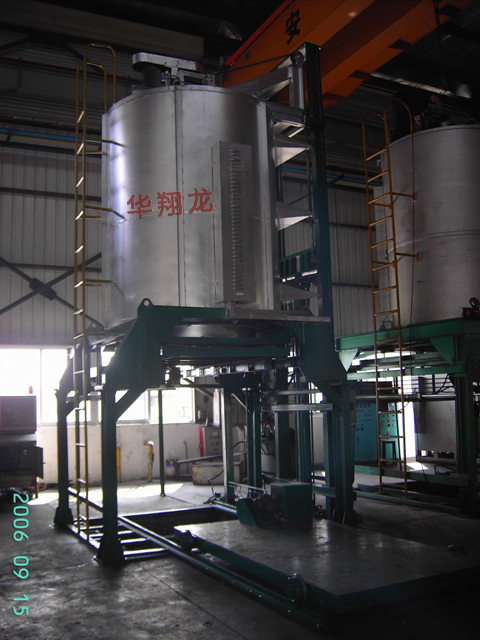

用途:
RJ2系列中温井式电炉是国家标准节能型周期作业井式电炉,主要供钢制机件、轴类、管材等金属材料和机械零件在一般气氛或简易保护中进行正火、退火、淬火等热处理用。
结构简介:
RJ2系列中温井式电炉结构,外壳由钢板和型钢制成圆柱形炉体。炉盖内面采用弧形超轻质节能耐火材料和胜酸铝纤维制成。炉衬采用超轻质0.6g/cm3节能微孔耐火保温砖砌筑。炉衬与炉壳夹层置酸铝纤维毡保温,间隙填充膨胀保温粉。电阻丝采用0Cr25Al5高电阻合金丝线成螺旋状安装在炉膛的搁丝砖上。炉盖采用手动或电动升降。为了使工件均匀加热,中型和大型井式电炉采用多区多段控温,并按空气温升规律采用均温布丝法合理分配功率,以保证炉膛温度上下均匀一致。为保证操作安全,在升降机构附近装有限位开关,此开关与井式电炉控制柜电源联锁,炉盖关闭时接通电源。当炉盖开启时限位开关即切断控制电源,因此加热元件的电源同时切断,以保证安全操作。中温井式电炉出厂时配套自动控温柜,热电偶。
技术参数:
参 数 名 称 | 单位 | 型 号 | |||||||
RJ2-15-9 | RJ2-40-9 | RJ2-60-9 | RJ2-65-9 | RJ2-75-9 | RJ2-75-9 | RJ2-90-9 | |||
额 定 功 率 | KW | 15 | 40 | 60 | 65 | 75 | 75 | 90 | |
额 定 电 压 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
最 高 温 度 | ℃ | 950 | 950 | 950 | 950 | 950 | 950 | 950 | |
工 作 温 度 | ℃ | 950 | 950 | 950 | 950 | 950 | 950 | 950 | |
相 数 | 相 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
炉膛 尺寸 |
直径 | mm | Φ300 | Φ600 | Φ800 | Φ650 | Φ600 | Φ950 | Φ1000 |
深 | mm | 700 | 800 | 1000 | 1600 | 2400 | 1400 | 1200 | |
加 热 区 段 | 1 | 1 | 1 | 2 | 2 | 1 | 1 | ||
加热元件接法 | 串 | Y | YY | YY | YY | YY | YY | ||
空炉升温时间 | h | ≤2.5 | ≤2.5 | ≤3 | ≤2.5 | ≤3 | ≤3 | ≤4 | |
空炉损耗功率 | KW | ≤5 | ≤9 | ≤13 | ≤16 | ≤20 | 21 | ≤18 | |
控 温 精 度 | ℃ | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | |
炉温均匀性 | ℃ | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | |
最大装载量 | Kg | 150 | 350 | 800 | 700 | 1100 | 1100 | 1500 | |
重 量 | Kg | 1500 | 1600 | 2400 | 3200 | 4400 | 4900 | 3600 |
参 数 名 称 | 单位 | 型 号 | |||||||
RJ2-95-9 | RJ2-125-9 | RJ2-140-9 | RJ2-190-9 | RJ2-240-9 | RJ2-300-9 | RJ2-400-9 | |||
额 定 功 率 | KW | 95 | 125 | 140 | 190 | 240 | 300 | 400 | |
额 定 电 压 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
最 高 温 度 | ℃ | 950 | 950 | 950 | 950 | 950 | 950 | 950 | |
工 作 温 度 | ℃ | 950 | 950 | 950 | 950 | 950 | 950 | 950 | |
相 数 | 相 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
炉膛 尺寸 |
直径 | mm | Φ800 | Φ800 | Φ1000 | Φ1000 | Φ800 | Φ800 | Φ800 |
深 | mm | 2000 | 3000 | 2400 | 3600 | 5500 | 7000 | 10000 | |
加 热 区 段 | 2 | 3 | 2 | 3 | 4 | 4 | 5 | ||
加热元件接法 | YY | YY | YY | YY | YY | YY | YY | ||
空炉升温时间 | h | ≤3 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4.5 | |
空炉损耗功率 | KW | ≤22 | ≤27 | ≤26 | ≤51 | ≤79 | ≤27 | ≤26 | |
控 温 精 度 | ℃ | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | |
炉温均匀性 | ℃ | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | |
最大装载量 | Kg | 1600 | 2400 | 3000 | 4500 | 6500 | 6500 | 10000 | |
重 量 | Kg | 4600 | 4800 | 5200 | 6400 | 12000 | 10000 | 21000 |
参 数 名 称 | 单位 | 型 号 | |||||||
RJ2-70-10 | RJ2-70-10 | RJ2-75-10 | RJ2-100-10 | RJ2-150-10 | RJ2-150-10 | RJ2-150-10 | |||
额 定 功 率 | KW | 70 | 70 | 75 | 100 | 150 | 150 | 150 | |
额 定 电 压 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
最 高 温 度 | ℃ | 1000 | 1000 | 950 | 950 | 1000 | 1000 | 1000 | |
工 作 温 度 | ℃ | 1000 | 1000 | 950 | 950 | 1000 | 1000 | 1000 | |
相 数 | 相 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
炉膛 尺寸 |
长 | mm | Φ800 | Φ600 | Φ800 | Φ800 | Φ800 | Φ600 | Φ1344 |
宽 | mm | 1500 | 2000 | 7000 | 10000 | 1500 | 2000 | 1675 | |
高 | mm | 1 | 2 | 1 | 1 | 3 | 2 | 1 | |
加热元件接法 | YY | YY | YY | YY | YY | YY | YY | ||
空炉升温时间 | h | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤3 | ≤3 | ≤3 | |
空炉损耗功率 | KW | ≤51 | ≤79 | ≤29 | ≤39 | ≤58 | ≤56 | ≤59 | |
控 温 精 度 | ℃ | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | |
炉温均匀性 | ℃ | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | |
最大装载量 | Kg | 1500 | 1500 | 1000 | 1500 | 2200 | 2400 | 5000 | |
重 量 | Kg | 5000 | 4600 | 3700 | 4200 | 10500 | 7000 | 6500 |
参 数 名 称 | 单位 | 型 号 | |||||||
RJ2-210-10 | RJ2-215-10 | RJ2-220-10 | RJ2-250-10 | RJ2-290-10 | RJ2-300-10 | RJ2-314-10 | |||
额 定 功 率 | KW | 210 | 215 | 220 | 250 | 290 | 300 | 314 | |
额 定 电 压 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
最 高 温 度 | ℃ | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
工 作 温 度 | ℃ | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
相 数 | 相 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
炉膛 尺寸 |
长 | mm | Φ800 | Φ1000 | Φ1400 | Φ1000 | Φ2000 | Φ1300 | Φ1000 |
宽 | mm | 5000 | 4000 | 2000 | 4800 | 2000 | 5800 | 6000 | |
高 | mm | 1 | 3 | 2 | 3 | 2 | 4 | 4 | |
加热元件接法 | YY | YY | YY | YY | YY | YY | YY | ||
空炉升温时间 | h | ≤3 | ≤3 | ≤3 | ≤3.5 | ≤3.5 | ≤3.5 | ≤3.5 | |
空炉损耗功率 | KW | ≤82 | ≤83 | ≤85 | ≤99 | ≤114 | ≤116 | ≤120 | |
控 温 精 度 | ℃ | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | |
炉温均匀性 | ℃ | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | |
最大装载量 | Kg | 8000 | 10000 | 8000 | 12000 | 12000 | 15000 | 15000 | |
重 量 | Kg | 8400 | 8000 | 7500 | 8200 | 12000 | 11000 | 6800 |
参 数 名 称 | 单位 | 型 号 | |||||||
RJ2-320-10 | RJ2-320-10 | RJ2-360-10 | RJ2-400-10 | RJ2-1150-10 | RJ2-2200-10 | RJ2-2400-10 | |||
额 定 功 率 | KW | 320 | 320 | 360 | 400 | 1150 | 2200 | 2400 | |
额 定 电 压 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
最 高 温 度 | ℃ | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
工 作 温 度 | ℃ | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
相 数 | 相 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
炉膛 尺寸 |
长 | mm | Φ1300 | Φ1300 | Φ2300 | Φ2000 | Φ2300 | Φ3000 | Φ2600 |
宽 | mm | 5200 | 5000 | 2000 | 4000 | 10000 | 17000 | 22000 | |
高 | mm | 4 | 4 | 3 | 3 | 5 | 10 | 12 | |
加热元件接法 | YY | YY | YY | YY | YY | YY | YY | ||
空炉升温时间 | h | ≤3 | ≤3 | ≤3 | ≤3 | ≤6 | ≤7.5 | ≤7.5 | |
空炉损耗功率 | KW | ≤59 | ≤82 | ≤83 | ≤85 | ≤460 | ≤880 | ≤960 | |
控 温 精 度 | ℃ | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | |
炉温均匀性 | ℃ | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±10 | ±10 | ±10 | |
最大装载量 | Kg | 17000 | 17000 | 18000 | 20000 | 40000 | 110000 | 120000 | |
重 量 | Kg | 17000 | 17000 | 21000 | 22000 | 130000 | 230000 | 260000 |
