用途:

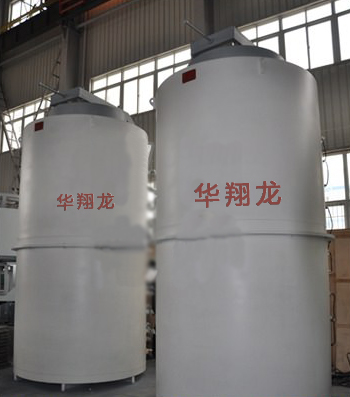

RJ2系列高温井式电阻炉是国家标准节能型周期作业井式电阻炉,最高温度1200℃,工作温度1200℃,主要供合金钢、高速钢、高锰钢、高铬钢、轴类、管材等金属材料和机械零件在一般气氛或简易保护中进行正火、退火、淬火等热处理用。功率15-4900KW;炉膛直径¢300mm-¢11m,最大深度可达到48m。
结构简介:
RJ2系列高温井式电阻炉结构,外壳由钢板和型钢制成圆柱形炉体,全部采用密封焊接。炉衬采用超轻质0.6g/cm3节能真空球耐火保温砖砌筑。炉衬与炉壳夹层置酸铝纤维毡保温,间隙填充膨胀保温粉。电阻丝采用0Cr27Al7Mo2高电阻合金丝绕成螺旋状安装在炉膛的搁丝砖上。炉盖采用手动或电动升降。如用户提出需要气氛保护使工件减少氧化,可在炉盖上安装有不锈钢三头油注器,滴入甲醇或煤油,以产生简易保护气氛,在炉膛下部安装有氮气进气管道,可通入氮气保护或冲散可燃性气体,以防发生爆炸事故。为保证操作安全在升降机构附近装有限位开关,此开关与高温井式电阻炉控制柜电源联锁,炉盖关闭时通电源。当炉盖开启时限位开关即切断控制电源,因此加热元件的电源同时切断,以保证安全操作。高温井式电阻炉出厂时配套自动控温柜,热电偶。
技术参数:
参 数 名 称 | 单位 | 型 号 | |||||||
RJ2-20-12 | RJ2-45-12 | RJ2-50-12 | RJ2-60-12 | RJ2-75-12 | RJ2-80-12 | RJ2-80-12 | |||
额 定 功 率 | KW | 20 | 45 | 50 | 60 | 75 | 80 | 80 | |
额 定 电 压 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
最 高 温 度 | ℃ | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | |
工 作 温 度 | ℃ | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | |
相 数 | 相 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
炉膛 尺寸 |
直径 | mm | Φ300 | Φ600 | Φ600 | Φ800 | Φ600 | Φ800 | Φ800 |
深 | mm | 700 | 600 | 800 | 800 | 1600 | 1000 | 1600 | |
加 热 区 段 | 1 | 1 | 1 | 1 | 2 | 1 | 2 | ||
加热元件接法 | 串 | Y | Y | Y | YY | YY | YY | ||
空炉升温时间 | h | ≤2.5 | ≤2.5 | ≤2.5 | ≤3 | ≤2.5 | ≤3 | ≤3.5 | |
空炉损耗功率 | KW | ≤6 | ≤13 | ≤16 | ≤19 | ≤24 | ≤26 | ≤26 | |
控 温 精 度 | ℃ | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | |
炉温均匀性 | ℃ | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | |
最大装载量 | Kg | 150 | 350 | 350 | 500 | 700 | 800 | 1200 | |
重 量 | Kg | 1600 | 2100 | 2400 | 3000 | 4000 | 3200 | 4800 |
参 数 名 称 | 单位 | 型 号 | |||||||
RJ2-95-12 | RJ2-105-12 | RJ2-110-12 | RJ2-110-12 | RJ2-125-12 | RJ2-140-12 | RJ2-150-12 | |||
额 定 功 率 | KW | 95 | 105 | 110 | 110 | 125 | 140 | 150 | |
额 定 电 压 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
最 高 温 度 | ℃ | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | |
工 作 温 度 | ℃ | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | |
相 数 | 相 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
炉膛 尺寸 |
直径 | mm | Φ1000 | Φ1000 | Φ800 | Φ600 | Φ1000 | Φ800 | Φ600 |
深 | mm | 1000 | 1200 | 2000 | 2500 | 1800 | 3000 | 3500 | |
加 热 区 段 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | ||
加热元件接法 | YY | YY | YY | YY | YY | YY | YY | ||
空炉升温时间 | h | ≤3.5 | ≤3 | ≤3 | ≤3.5 | ≤3.5 | ≤4 | ≤4 | |
空炉损耗功率 | KW | ≤28 | ≤32 | ≤33 | ≤33 | ≤44 | ≤56 | ≤60 | |
控 温 精 度 | ℃ | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | |
炉温均匀性 | ℃ | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | |
最大装载量 | Kg | 1500 | 1500 | 4800 | 5000 | 6000 | 4500 | 5000 | |
重 量 | Kg | 4600 | 4000 | 4800 | 5500 | 6200 | 6400 | 6500 |
技术参数:
参 数 名 称 | 单位 | 型 号 | |||||||
RJ2-165-12 | RJ2-165-12 | RJ2-165-12 | RJ2-180-12 | RJ2-210-12 | RJ2-220-12 | RJ2-220-12 | |||
额 定 功 率 | KW | 165 | 165 | 165 | 180 | 210 | 220 | 220 | |
额 定 电 压 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
最 高 温 度 | ℃ | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | |
工 作 温 度 | ℃ | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | |
相 数 | 相 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
炉膛 尺寸 |
长 | mm | Φ1000 | Φ800 | Φ800 | Φ1200 | Φ600 | Φ800 | Φ1000 |
宽 | mm | 2400 | 3200 | 3000 | 2000 | 4000 | 4000 | 3600 | |
高 | mm | 2 | 3 | 3 | 2 | 3 | 3 | 3 | |
加热元件接法 | YY | YY | YY | YY | YY | YY | YY | ||
空炉升温时间 | h | ≤4 | ≤4 | ≤3.5 | ≤3.5 | ≤4 | ≤4.2 | ≤4 | |
空炉损耗功率 | KW | ≤64 | ≤64 | ≤66 | ≤72 | ≤84 | ≤88 | ≤88 | |
控 温 精 度 | ℃ | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | |
炉温均匀性 | ℃ | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | |
最大装载量 | Kg | 5500 | 5500 | 3500 | 4000 | 5000 | 6000 | 7000 | |
重 量 | Kg | 5500 | 5600 | 5600 | 7600 | 6500 | 6500 | 8500 |
参 数 名 称 | 单位 | 型 号 | |||||||
RJ2-240-12 | RJ2-260-12 | RJ2-260-12 | RJ2-270-12 | RJ2-280-12 | RJ2-300-12 | RJ2-340-12 | |||
额 定 功 率 | KW | 240 | 260 | 260 | 270 | 280 | 300 | 340 | |
额 定 电 压 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
最 高 温 度 | ℃ | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | |
工 作 温 度 | ℃ | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | |
相 数 | 相 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
炉膛 尺寸 |
长 | mm | Φ1200 | Φ1600 | Φ1000 | Φ1400 | Φ800 | Φ2000 | Φ800 |
宽 | mm | 1800 | 1800 | 5000 | 2000 | 5500 | 2000 | 7000 | |
高 | mm | 2 | 2 | 3 | 2 | 4 | 2 | 5 | |
加热元件接法 | YY | YY | YY | YY | YY | YY | YY | ||
空炉升温时间 | h | ≤3 | ≤3.5 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | |
空炉损耗功率 | KW | ≤96 | ≤104 | ≤104 | ≤81 | ≤84 | ≤90 | ≤104 | |
控 温 精 度 | ℃ | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | |
炉温均匀性 | ℃ | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | |
最大装载量 | Kg | 8000 | 8500 | 10000 | 10000 | 10500 | 13000 | 15000 | |
重 量 | Kg | 8500 | 7000 | 10500 | 8500 | 12500 | 13000 | 17000 |
参 数 名 称 | 单位 | 型 号 | |||||||
RJ2-350-12 | RJ2-400-12 | RJ2-400-12 | RJ2-400-12 | RJ2-450-12 | RJ2-600-12 | RJ2-900-12 | |||
额 定 功 率 | KW | 350 | 400 | 400 | 400 | 450 | 600 | 900 | |
额 定 电 压 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
最 高 温 度 | ℃ | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | |
工 作 温 度 | ℃ | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | |
相 数 | 相 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
炉膛 尺寸 |
长 | mm | Φ2000 | Φ1300 | Φ2000 | Φ2500 | Φ800 | Φ1800 | Φ3000 |
宽 | mm | 2500 | 6500 | 4000 | 2000 | 10000 | 8000 | 7000 | |
高 | mm | 3 | 4 | 4 | 4 | 5 | 5 | 6 | |
加热元件接法 | YY | YY | YY | YY | YY | YY | YY | ||
空炉升温时间 | h | ≤4 | ≤4 | ≤4 | ≤4 | ≤5 | ≤6 | ≤8 | |
空炉损耗功率 | KW | ≤88 | ≤96 | ≤104 | ≤104 | ≤135 | ≤180 | ≤270 | |
控 温 精 度 | ℃ | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | |
炉温均匀性 | ℃ | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | ±5-8 | |
最大装载量 | Kg | 15000 | 18000 | 20000 | 20000 | 25000 | 35000 | 60000 | |
重 量 | Kg | 12000 | 13000 | 15000 | 13000 | 22000 | 31000 | 39000 |
