简介:

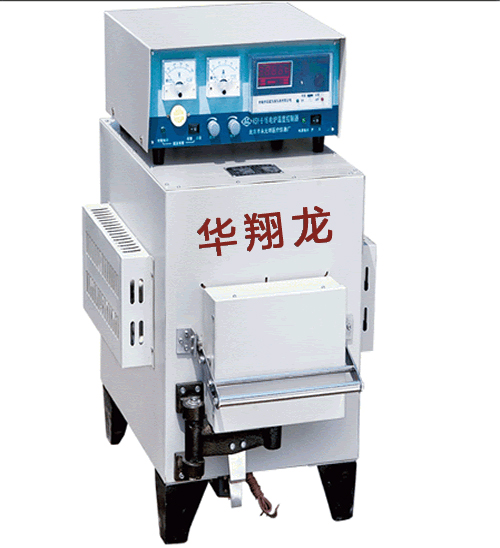

RX3(SX2)系列1350℃高温箱式电炉是国家标准节能型箱式电炉。主要供合金钢制品,高速钢,各种模具正火、淬火、退火等热处理,不锈钢固熔处理,各种陶瓷制品,陶瓷轧辊烧结,其中SX2系列实验电炉可供实验室做化学分析用途。
结构简介:
RX3(SX2)系列1350℃高温箱式电炉,主要由外壳、炉衬及硅碳棒加热元件等部分组成的,炉壳由型钢及钢板焊接而成,炉膛由高铝矾组合砖组成,炉膛与炉壳之间砌有节能保温砖,硅酸铝纤维并填充保温粉。硅碳棒加热元件系竖在炉膛两旁的方形砖上。炉门由钢板制成,里面砌有保温砖有轻质耐火砖,在炉门中央开有一个观察工件加热情况的小孔,为了防止热量从孔中逸散,在孔内填有一层透明的云母片,炉门的启闭是由手柄机构来完成的。
箱式电炉后侧有一热电偶座,以便使用时安放测量温度用的热电偶。由于硅碳棒加热元件容易老化,使用不久电阻即显著增大,因此采用三相变压器,通过次级有数个不同电压抽头,用以提高硅碳棒两端的输入电压来保证电炉功率。
技术参数:
参 数 名 称 | 单位 | 型 号 | |||||||||
SX2-4-13 | SX2-6-13 | SX2-8-13 | SX2-10-13 | SX2-14-13 | SX2-25-13 | SX2-30-13 | SX2-35-13 | SX2-37-13 | |||
额 定 功 率 | KW | 4 | 6 | 8 | 10 | 14 | 25 | 30 | 35 | 37 | |
额 定 电 压 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
最 高 温 度 | ℃ | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | |
工 作 温 度 | ℃ | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | |
相 数 | 相 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
频 率 | Hz | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
炉膛 尺寸 |
长 | mm | 250 | 250 | 500 | 400 | 500 | 600 | 400 | 600 | 810 |
宽 | mm | 150 | 150 | 200 | 200 | 220 | 280 | 300 | 350 | 550 | |
高 | mm | 100 | 100 | 180 | 160 | 220 | 300 | 250 | 300 | 370 | |
最大装载量 | Kg | 2 | 3 | 5 | 6 | 120 | 200 | 400 | 450 | 500 | |
重 量 | Kg | 60 | 65 | 80 | 70 | 640 | 1200 | 1100 | 1500 | 2300 |
参 数 名 称 | 单位 | 型 号 | |||||||
RX3-45-13 | RX3-50-13 | RX3-75-13 | RX3-100-13 | RX3-150-13 | RX3-200-13 | RX3-300-13 | |||
额 定 功 率 | KW | 45 | 50 | 75 | 100 | 150 | 200 | 300 | |
额 定 电 压 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
最 高 温 度 | ℃ | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | |
工 作 温 度 | ℃ | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | |
相 数 | 相 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
频 率 | Hz | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
炉膛 尺寸 |
长 | mm | 700 | 900 | 1200 | 1500 | 1800 | 2000 | 2800 |
宽 | mm | 450 | 450 | 600 | 750 | 900 | 700 | 800 | |
高 | mm | 350 | 350 | 400 | 450 | 500 | 600 | 800 | |
最大装载量 | Kg | 600 | 700 | 850 | 1200 | 1600 | 2000 | 3000 | |
重 量 | Kg | 2300 | 2800 | 3300 | 4200 | 5300 | 5800 | 6500 |
